SG系列三相干式隔離變壓器是我公司在參照國際同類產品,結合我國國情的基礎上研制生產的新一代節能型干式變壓器,從300VA到1000KVA之間,符合IEC439、GB5226等國際標準,繞組采用脫胎整列繞制方法;變壓器進行真空浸漆,使變壓器的絕緣等級達到F級或H級,產品性能達到國內外水平。SG系列三相干式隔離變壓器廣泛適用于交流50Hz至60Hz,電壓660V以下的電路中,廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置,照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置(一般為±5%)、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等,均可根據用戶的要求進行精心的設計與制造。加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音,雖然有屏蔽的隔離變壓器對各種N-G來的干擾(脈沖和高頻噪聲)能有效防止,但變壓器必須正確妥善接地,十分嚴格,否則抗共模干擾將無效果。
本公司可以為客戶設計生產高質量的隔離變壓器。
產品特點:
在隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾,隔離變壓器將三線△接線轉換為四線Yo系統,加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音,雖然有屏蔽的隔離變壓器對各種N-G來的干擾(脈沖和高頻噪聲)能有效防止,但變壓器必須正確妥善接地,十分嚴格,否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。
技術參數:
名稱 | 單、三相隔離變壓器 |
型號 | SG、0G(1KVA-1000KVA) |
輸入電壓 |
單相:110V、220V、380V 三相:220V、380V、660V、690V(客戶可以自定電壓) |
輸出電壓 |
單相:12V、24V、48V、100V、110V、120V、220V 三相:100V、110V、220V、380V、400V、660V、690V(客戶可以自定電壓) |
溫升 | 155攝氏度(含環境溫度) |
耐壓 | 3000V無擊穿 |
絕緣等級 | H級或F級 |
噪音 | < 60db(一米以外) |

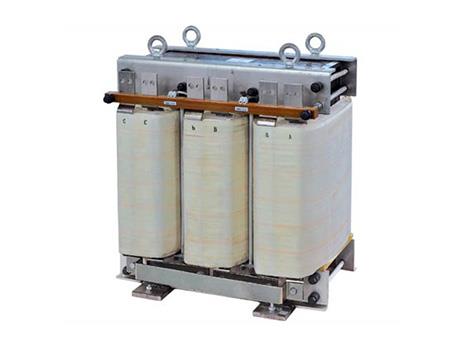

SG 三相干式隔離變壓器
規 格 |
變壓器尺寸 | 外殼尺寸 | 重量 | 規 格 | 變壓器尺寸 | 外殼尺寸 | 重量 |
SG-10KVA | 52×42×52 | 70×35×77 | 115 | SG-150KVA | 85×37×68 | 120×65×115 | 750 |
SG-15KVA | 52×42×52 | 70×35×77 | 165 | SG-180KVA | 95×45×83 | 120×65×115 | 930 |
SG-20KVA | 55×28×65 | 80×40×87 | 176 | SG-200KVA | 95×45×83 | 120×65×115 | 1080 |
SG-30KVA | 55×28×65 | 80×40×87 | 200 | SG-250KVA | 95×45×83 | 120×65×115 | 1180 |
SG-40KVA | 60×26×38 | 80×40×87 | 245 | SG-300KVA | 105×45×95 | 120×70×125 | 1450 |
SG-50KVA | 60×26×38 | 80×40×87 | 270 | SG-320KVA | 105×45×95 | 130×50×135 | 1700 |
SG-60KVA | 65×30×45 | 90×50×95 | 330 | SG-350KVA | 105×45×95 | 130×50×135 | 1950 |
SG-70KVA | 65×30×45 | 90×50×95 | 360 | SG-400KVA | 115×55×105 | 140×60×145 | 2150 |
SG-80KVA | 75×35×68 | 100×50×105 | 430 | SG-450KVA | 115×55×105 | 140×60×145 | 2450 |
SG-100KVA | 75×35×68 | 100×50×105 | 500 | SG-500KVA | 120×60×115 | 145×65×150 | 2700 |
SG-120KVA | 75×35×68 | 100×50×105 | 580 | SG-600KVA | 120×60×115 | 145×65×150 | 2950 |
